Intermodulationsarmer HF Verstärker

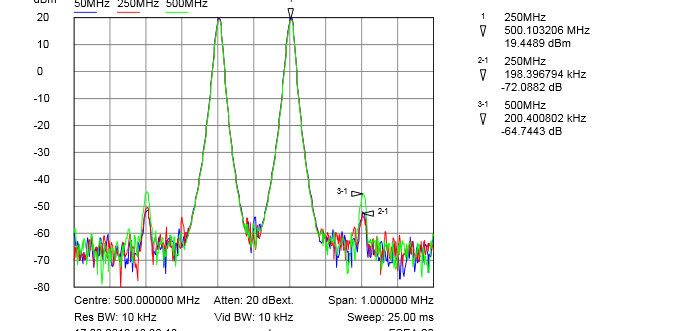

Entwicklung eines intermodulationsarmen Breitbandverstärkers mit AGC. Obiges Bild zeigt die Intermodulationsabstände bei Zweitonaussteuerung auf +25dBm PEP mit den Frequenzen 50MHz, 250MHz und 500MHz. Bei 250MHz wird ein IP3 von +55dBm erreicht. Der Verstärker arbeitet von ca. 50MHz bis 1 GHz. Die maximale Verstärkung beträgt ca. 43 dB. AGC Regelbereich 22dB. Maximaler Ausgangspegel +33dBm.
